Especificar a dobradiça errada para uma porta comercial ou de núcleo sólido não causa apenas rangidos - leva à deflexão da estrutura, limites arrastados e comprometimento da segurança ou conformidade contra incêndio. Quando o hardware falha, pontos de acesso inteiros falham. Você simplesmente não pode se dar ao luxo de tratar esses componentes estruturais como algo secundário. Os modelos de fricção padrão dobram rapidamente sob altas cargas radiais e axiais. Portas pesadas se afastam violentamente do batente superior enquanto pressionam implacavelmente a articulação inferior. Para gerentes de instalações e empreiteiros, a avaliação antecipada dessas realidades físicas evita retornos de chamada de manutenção dispendiosos. Devemos analisar as forças físicas antes de finalizar qualquer compra de hardware. Este guia detalha as métricas precisas – peso, largura e frequência de ciclo – necessárias para executar uma seleção de dobradiça de rolamento de esferas baseada em evidências . Você aprenderá exatamente como combinar as demandas físicas da sua porta com as especificações corretas de hardware de maneira suave e eficiente.
O peso e a largura da porta determinam a bitola estrutural e a altura da dobradiça necessária.
As “condições de trabalho” (ciclos diários esperados) são tão críticas quanto o peso estático ao escolher entre opções padrão e pesadas.
A seleção adequada da dobradiça com rolamento de esferas requer a correspondência do material da dobradiça com os códigos de construção (por exemplo, aço/inox para montagens resistentes ao fogo).
Atualizar para medidores de 5 polegadas ou para serviços pesados é uma apólice de seguro de baixo custo contra falhas prematuras da porta.
Compreender a mecânica das portas requer observar atentamente como as forças interagem. As portas não ficam apenas penduradas; eles exercem um estresse complexo e contínuo em suas estruturas. Classificamos essas tensões em duas categorias principais: cargas radiais e cargas axiais. Uma carga de impulso representa a força vertical descendente gerada pela gravidade puxando a massa da porta. Esta pressão descendente comprime os nós dos dedos das dobradiças. Por outro lado, uma carga radial representa a força de tração horizontal. À medida que a porta balança, seu peso tenta afastar a dobradiça superior do batente da porta.
O custo da subespecificação do hardware revela-se rapidamente em ambientes comerciais. Quando você instala dobradiças de fricção padrão em portas pesadas e de núcleo sólido, a degradação estrutural começa quase imediatamente. Você notará primeiro a flacidez da porta. Essa flacidez cria desalinhamento da trava, impedindo que a porta trave com segurança. Logo ocorre uma calafetagem comprometida, permitindo que correntes de ar e umidade penetrem na envolvente do edifício. Além disso, a flacidez severa força os usuários a empurrar com mais força para operar a porta. Este aumento de atrito muitas vezes leva a falhas de conformidade com a ADA, uma vez que as portas comerciais devem abrir suavemente sob pressão mínima.

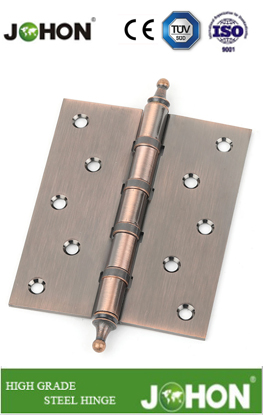

As dobradiças de fricção padrão são totalmente obsoletas para aplicações comerciais. Os nós dos dedos ficam diretamente um em cima do outro, rangendo metal contra metal a cada golpe. Esse atrito produz ruídos desagradáveis, gera pó metálico e acelera o desgaste. Por outro lado, as dobradiças dos rolamentos de esferas separam permanentemente essas juntas. Eles inserem rolamentos de aço lubrificados entre as juntas para suportar cargas verticais sustentadas. Eles absorvem a carga de impulso de forma eficiente, garantindo que a porta deslize suavemente mesmo após anos de serviço pesado.
O peso estático da porta conta apenas metade da história. Você também deve levar em consideração o multiplicador de alavancagem, que é determinado pela largura da porta. Em termos físicos, uma porta funciona como um braço de alavanca preso a um ponto de articulação. Uma porta de 150 libras que mede um metro de largura aplica significativamente menos tensão à dobradiça superior do que uma porta de 150 libras que mede mais de um metro de largura. À medida que a largura aumenta, o centro de gravidade se afasta ainda mais do batente. Essa mudança aumenta drasticamente a alavancagem radial que puxa contra a dobradiça superior. Você deve acomodar essa alavancagem extra para evitar o rompimento da estrutura.
Além das dimensões, devemos avaliar o uso diário. Os fabricantes de hardware referem-se a essa métrica como “condições de trabalho”. A frequência de uso determina a rapidez com que os rolamentos internos se desgastam ao longo do tempo. Classificamos as condições de trabalho em três níveis de frequência distintos. Traçar com precisão sua porta dentro dessas camadas garante confiabilidade a longo prazo.
Matriz de Frequência de Uso
Nível de frequência | Ciclos Diários | Aplicativos comuns |
|---|---|---|
Baixa frequência | Menos de 100 ciclos/dia | Armários residenciais, interiores de escritórios privados, salas de serviço |
Frequência Média | 100 – 400 ciclos/dia | Portas de escritório padrão, banheiros públicos de baixo tráfego, corredores de armazenamento |
Alta freqüência | Mais de 400 ciclos/dia | Principais entradas comerciais, escolas, corredores de hospitais, vitrines de varejo |
Existe uma regra prática crucial na arquitetura comercial: o uso de alta frequência empurra automaticamente qualquer porta para a categoria de hardware pesado. Mesmo que sua porta pese apenas 45 quilos, submetê-la a mais de 400 ciclos por dia exige hardware resistente. O movimento repetitivo constante quebra os medidores padrão muito mais rápido do que apenas o peso estático.
A seleção das dimensões corretas envolve uma lógica de dimensionamento de linha de base direta. Você determina a altura da dobradiça examinando principalmente a espessura e a largura da porta. Por outro lado, você determina a largura da dobradiça calculando os requisitos de folga. Você precisa de largura suficiente - geralmente chamada de "projeto" - para garantir que a porta passe por acabamentos decorativos grossos ou caixilhos de parede quando aberta a 180 graus.
Para dimensionar seu hardware com precisão, siga este processo de avaliação estabelecido:
Meça a espessura da porta: portas internas comerciais padrão geralmente medem 1-3/4 polegadas de espessura, enquanto algumas portas externas pesadas atingem até 2-1/4 polegadas.
Meça a largura da porta: registre a largura exata em polegadas. Qualquer coisa acima de 36 polegadas provoca a necessidade de hardware mais alto para combater a alavancagem.
Calcular a folga: Meça a espessura da caixa ou do acabamento ao redor da moldura da porta. Adicione isso à espessura da sua porta para encontrar a folga mínima necessária.
Ao avaliar projetos comerciais padrão, as dobradiças com rolamentos de esferas de 4 polegadas servem como um carro-chefe confiável. Eles são ideais para portas de até 3'0' de largura e 1-3/4' de espessura. Sua capacidade padrão suporta confortavelmente portas de até 150 libras, assumindo uso de baixa a média frequência. Para a maioria dos ambientes interiores de escritórios, este tamanho atinge o equilíbrio perfeito entre integridade estrutural e subtileza estética.
No entanto, cenários específicos exigem que você aprimore seu hardware. Você deve mudar para dobradiças de rolamento de esferas de 5 polegadas sempre que a largura da porta exceder 3'0' e se aproximar de 4'0'. A polegada extra de altura distribui a carga radial por uma seção maior do batente, evitando rasgos. Além disso, são absolutamente necessários para portas com peso superior a 150 libras. Eles também fornecem o alcance estendido necessário para limpar acabamentos excepcionalmente largos ou profundos, garantindo que a face da porta não fique presa na parede.
Depois de determinar a altura e a largura, você deve selecionar a espessura apropriada do metal. Na indústria de hardware, nos referimos a essa espessura como “medidor”. A espessura do medidor determina a resistência à tração do hardware e sua capacidade de resistir à deformação ao longo de décadas de uso. Os modelos de peso padrão normalmente apresentam uma espessura de metal de 0,134 polegadas. Em contraste, os modelos pesados medem 0,190 polegadas de espessura. Esta fração aparentemente pequena de polegada adiciona enorme rigidez estrutural.
A contagem de rolamentos também desempenha um papel fundamental nesta distinção. Os modelos padrão geralmente apresentam dois rolamentos. Esses dois rolamentos ficam entre as juntas centrais para gerenciar o impulso para baixo de uma porta moderadamente pesada. No entanto, a especificação de dobradiças de porta para serviços pesados introduz quatro rolamentos na montagem. Dois rolamentos suportam o peso primário para baixo, enquanto os dois rolamentos adicionais fornecem suporte para cima. Esta configuração de quatro rolamentos evita que a porta se desloque verticalmente durante uma utilização agressiva, como quando ventos fortes atingem uma porta exterior.
Para evitar erros de especificação, contamos com uma estrutura rígida. Sempre utilizamos como padrão hardware pesado (calibre 0,190) se a porta exceder 150 libras ou operar em um ambiente de tráfego intenso.
Gráfico de decisão de seleção de dobradiça
Peso da porta | Frequência de uso | Medidor recomendado | Contagem de rolamentos |
|---|---|---|---|
Menos de 150 libras | Baixo/Médio | Padrão (.134") | 2 rolamentos |
Menos de 150 libras | Alto tráfego | Serviço Pesado (0,190") | 4 rolamentos |
Mais de 150 libras | Baixo/Médio | Serviço Pesado (0,190") | 4 rolamentos |
Mais de 150 libras | Alto tráfego | Serviço Pesado (0,190") | 4 rolamentos |
Mesmo o hardware da mais alta qualidade irá falhar se você ignorar os riscos de implementação e os códigos de construção. A seleção do material representa a proteção de conformidade mais crítica. Os proprietários de edifícios devem lembrar que os códigos 80 da National Fire Protection Association (NFPA) regulam estritamente as portas corta-fogo. A NFPA 80 exige que os instaladores utilizem dobradiças de aço ou aço inoxidável para montagens resistentes ao fogo. Materiais decorativos como latão e bronze possuem pontos de fusão mais baixos. Em um incêndio grave, o soco inglês derreterá, fazendo com que a porta corta-fogo desmorone e rompa a parede corta-fogo.
Em seguida, você deve verificar a integridade do substrato. Uma dobradiça resistente é tão forte quanto a estrutura que a segura. Você não pode montar uma porta pesada em uma estrutura fraca e esperar sucesso.
Estruturas metálicas ocas: Certifique-se de que a estrutura contenha placas internas soldadas. Sem placas de apoio, portas pesadas retirarão os parafusos de montagem da chapa fina.
Estruturas de madeira: Sempre descarte os parafusos padrão curtos fornecidos na caixa. Substitua-os por parafusos de madeira alongados (geralmente de 3 polegadas ou mais) que alcançam completamente o batente da porta e fixam-se com segurança nas vigas estruturais da parede.
Finalmente, siga rigorosamente as regras de quantidade da indústria. A fórmula padrão requer uma dobradiça para cada 30 polegadas de altura da porta. Portanto, uma porta padrão medindo até 90 centímetros de altura requer três dobradiças. Qualquer porta com mais de 90 polegadas requer quatro dobradiças. O espaçamento correto distribui as cargas axiais e radiais uniformemente por todo o chassi.
Resumo da avaliação: A especificação de hardware bem-sucedida depende muito do cálculo de uma trifeta precisa: peso da porta, largura da porta e frequência do ciclo diário. A falta de qualquer uma dessas métricas leva à flacidez estrutural.
Lógica de seleção: Sempre audite suas portas físicas e códigos locais de construção de bombeiros antes de finalizar uma compra. Combine a espessura do medidor com os níveis de tráfego esperados em suas instalações.
Próxima etapa: Procure hoje mesmo os catálogos comerciais apropriados para serviços pesados. Consulte um especialista em hardware certificado se o seu projeto exigir estruturas arquitetônicas personalizadas ou solicite um orçamento de volume para equipar toda a sua instalação com segurança.
R: Não. Uma porta de 200 lb excede o limite estrutural para dobradiças padrão de calibre .134. Requer uma dobradiça pesada (calibre 0,190), normalmente de 4,5 ou 5 polegadas, dependendo da largura da porta, para evitar flacidez e danos à estrutura.
R: Sim, porque os rolamentos lubrificados evitam que as juntas metálicas se esfreguem umas nas outras. Essa separação elimina completamente o ruído de fricção e, ao mesmo tempo, suporta enormes cargas axiais verticais.
R: Você pode estimar o peso multiplicando a metragem quadrada da porta por um fator de peso do material. Por exemplo, a madeira sólida normalmente pesa cerca de 4 a 5 libras por pé quadrado, enquanto o metal oco de calibre 18 pesa cerca de 3,5 libras por pé quadrado. Sempre consulte as folhas de especificações do fabricante quando possível para obter números precisos.
